H44X(SFCV)橡膠瓣止回閥
產品概況
產品型號:H44X(SFCV)
公稱通徑:DN50~600mm
公稱壓力:PN1.0~1.6MPa
適用介質:水及弱腐蝕性流體
適用溫度:0~80℃
法蘭標準:GB/T17241.6、GB/T 9113
試驗標準:GB/T13927、API598
H44X(SFCV)橡膠瓣止回閥主要零件材料
零件名稱 |
閥體 |
閥蓋 |
閥瓣 |
材料 |
鑄鐵 |
鑄鐵 |
鋼材+強化尼龍布 |
H44X(SFCV)橡膠瓣止回閥主要規格
型 號 |
公稱壓力PN(MPa) |
密封試驗壓力(MPa) |
殼體試驗壓力(MPa) |
最高工作壓力(MPa) |
介質保溫 |
H44X-10 |
1.0 |
1.1 |
1.5 |
1.0 |
0-80℃ |
H44X-16 |
1.6 |
1.76 |
2.4 |
|

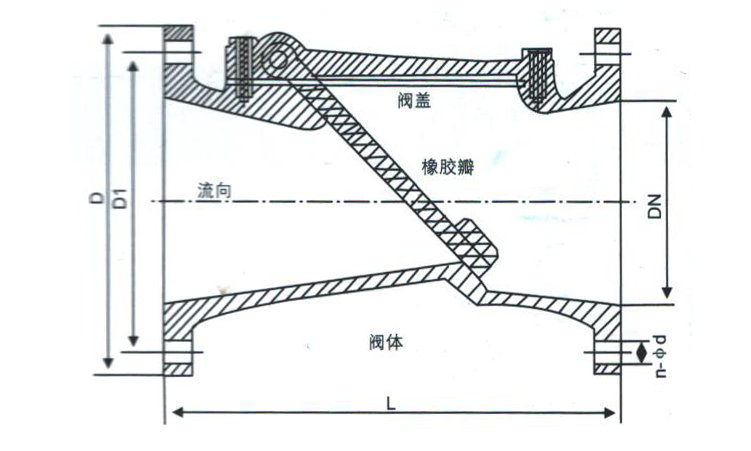

H44X(SFCV)橡膠瓣止回閥主要外形尺寸(法蘭連接尺寸按GB4216的規定)
型 號 |
DN |
L |
D |
D1 |
dn |
n |
H44X-10 16 |
50 |
203 |
165 |
125 |
17.5 |
4 |
65 |
216 |
185 |
145 |
17.5 |
4 |
|
80 |
241 |
200 |
160 |
17.5 |
8 |
|
100 |
292 |
220 |
180 |
17.5 |
8 |
|
150 |
356 |
285 |
240 |
22 |
8 |
|
200 |
495 |
240 |
295 |
22 |
8 |
|
250 |
622 |
395 |
350 |
22 |
12 |
|
300 |
698 |
445 |
400 |
22 |
12 |
|
350 |
787 |
505 |
460 |
22 |
16 |
|
400 |
914 |
565 |
515 |
22 |
16 |
|
450 |
978 |
615 |
565 |
26 |
20 |
|
500 |
978 |
670 |
620 |
26 |
20 |
|
600 |
1295 |
780 |
725 |
30 |
20 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H44X(SFCV)橡膠瓣止回閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
