400X流量控制閥
產品概況
產品型號:400X
公稱通徑:DN20~450mm
公稱壓力:PN1.0~2.5MPa
適用介質:水
適用溫度:0~80℃
結構長度標準:GB/T12221-2005
連接法蘭標準:GB/T9113
壓力溫度等級:GB/T12224-2005
試驗檢驗標準:GB/T13927-2008
百鋼閥門集團生產銷售的400X流量控制閥是一種采用高精度先導式方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管路中,保持預定流量不變,將過大流量限制在一個預定值,并將上游高壓適當臧低,即使王閥上游的壓力發生變化,也不會影響主閥下游的流量。該閥一改常規節流閥使用孔板或純機械地臧小流域面積的原理,利用相關導閥,較大限度地減少能量在節流過程中的損失。如遇緊急情況400XA流量控制閥可以完全截止流量避免損失?刂旗`敏度高,安全可靠,調試簡便,使用壽命長。
400X流量控制閥適用范圍:400X流量控制閥當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

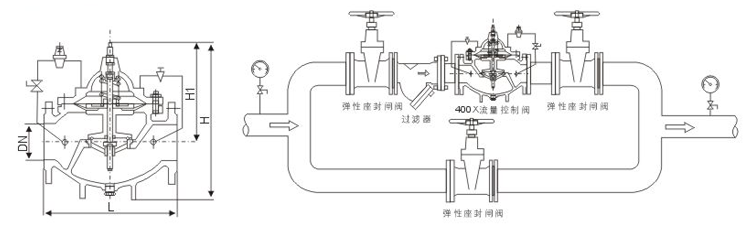

400X流量控制閥主要外形連接尺寸
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 247 | 247 | 247 | 278 | 278 | 298 | 313 | 350 | 365 | 420 | 450 | 470 | 490 | 526 | 570 | 570 |
H | 342 | 342 | 342 | 395 | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的400X流量控制閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
