200X減壓閥
產品概況
產品型號:200X
公稱通徑:DN50~1000mm
公稱壓力:1.0~2.5MPa
適用介質:水
適用溫度:0~80℃
結構長度標準:GB/T12221-2005
連接法蘭標準:GB/T9113
壓力溫度等級:GB/T12224-2005
試驗檢驗標準:GB/T13927-2008
一、200X型減壓閥(可調式減壓閥)結構特點和用途:
百鋼閥門集團生產銷售的200X減壓穩壓閥(可調式減壓閥)由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時,當調定出口壓力后,能自動保持穩定出口壓力。
200X減壓閥利用導閥自力控制,不需要其它裝置和能源,保養簡便,壓力控制準確度高,受進口壓力和流量影響小,減壓穩壓可靠。
200X減壓閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
二、200X型減壓閥(可調式減壓閥)工作原理:
當閥門從進口端給水時,水流過針閥進入主閥控制室,出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時,導閥關閉?刂剖彝V古潘,此時主閥控制室內壓力升高并關閉主閥,出口壓力不再升高。
當閥門出口壓力降到導閥彈簧設定壓力時,導閥開啟,控制室向下游排水。由于導閥系統排水量大于針閥的進水量,主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下,控制室進水、排水相同,主閥開度不變,出口壓力穩定。調節導閥彈簧即可設定出口壓力。
三、200X型減壓閥主要技術參數:
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
進口壓力(MPa) |
出口可調壓力(MPa) |
適用介質 |
介質溫度(℃) |
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
四、200X型減壓閥主要零件材料:
零件名稱 |
零件材料 |
閥體 閥蓋 |
WCB |
閥座 閥盤 |
銅合金 |
密封圈 O型圈 |
丁腈橡膠 |
閥桿 |
2Cr13 |
彈簧 |
50CrVA |
針型閥 |
銅合金 |
球閥 |
銅合金 |
導閥 |
銅合金 |
微型過濾器 |
不銹鋼 |

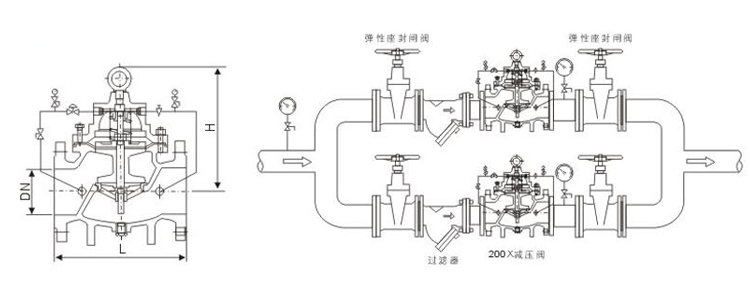

五、200X型減壓閥連接尺寸(PN 1.0-2.5MPa):
公稱通徑DN |
L |
H |
H1 |
A |
B |
50 |
250 |
335 |
90 |
170 |
170 |
65 |
280 |
345 |
98 |
180 |
180 |
80 |
310 |
355 |
110 |
190 |
190 |
100 |
350 |
365 |
120 |
200 |
200 |
125 |
400 |
445 |
145 |
215 |
215 |
150 |
450 |
460 |
155 |
230 |
230 |
200 |
550 |
505 |
190 |
255 |
255 |
250 |
650 |
550 |
250 |
295 |
295 |
300 |
800 |
710 |
290 |
325 |
325 |
350 |
900 |
725 |
330 |
380 |
380 |
400 |
1000 |
760 |
360 |
415 |
415 |
450 |
1000 |
810 |
445 |
435 |
435 |
500 |
1100 |
865 |
495 |
460 |
460 |
600 |
1100 |
935 |
550 |
520 |
520 |
700 |
1450 |
1000 |
605 |
570 |
570 |
800 |
1560 |
1100 |
730 |
620 |
620 |
900 |
1800 |
1205 |
800 |
670 |
670 |
1000 |
2000 |
1330 |
910 |
830 |
830 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的200X減壓閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
