XYLDS101/201X活塞式多功能水泵控制閥
產品概況
產品型號:XYLDS101/201X
公稱通徑:DN50~1400mm
公稱壓力:PN1.0~2.5MPa
適用介質:水
適用溫度:0~80℃
連接形式:法蘭連接
結構長度標準:GB/T12221
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T12224
試驗檢驗標準:GB/T 13927
XYLDS101/201X活塞式多功能水泵控制閥產品概述
百鋼閥門集團生產銷售的XYLDS101/201X活塞式多功能水泵控制閥是安裝在大口徑給水管網系統的水泵出口處,防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能,可有效的提高供水系統的安全可靠性。雙腔室、雙閥瓣結構可使閥門在停泵后迅速關閉90%(防止回流介質導致水泵反轉),再緩慢關閉其余10%(消除破壞性水錘)活塞式閥門性能可靠、強度高、動作平穩,防止開泵水錘和停泵水錘的場合。只需操作水泵電機啟閉按扭,閥門即可按照水泵操作規程自動實現啟閉,流量大、壓力損失小。

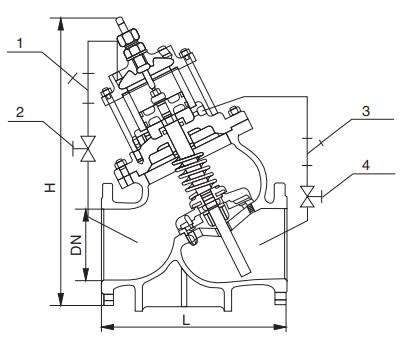

XYLDS101/201X活塞式多功能水泵控制閥主要外形連接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1300 | 1450 | 1650 | 1800 | 2000 | 2350 |
H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1600 | 2000 | 2300 | 2600 | 2700 | 2860 | 3200 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的XYLDS101/201X活塞式多功能水泵控制閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
