500X泄壓、持壓閥
產品概況
產品型號:500X
公稱通徑:DN50~1000mm
公稱壓力:PN1.0~2.5MPa
適用介質:水、油品、海水、污水
適用溫度:0~80℃
結構長度標準:GB/T12221-2005
連接法蘭標準:GB/T9113
壓力溫度等級:GB/T12224-2005
試驗檢驗標準:GB/T13927-2008
一、500X泄壓、持壓閥 結構特點和用途:
百鋼閥門集團生產銷售的500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,可維持供水路壓力在設定的安全值之下;做持壓閥用,可維持主閥上游水壓在設定值之上,保持主閥上游供水壓力。
500X泄壓閥利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
二、500X泄壓、持壓閥 工作原理:
1、作泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。
2、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,只要主閥進口水壓低于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。
三、500X泄壓、持壓閥 主要技術參數:
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
1.0 |
1.5 |
1.1 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
||
2.5 |
3.75 |
2.75 |
四、500X泄壓、持壓閥 主要零件材料:
零件名稱 |
零件材料 |
閥體 閥蓋 |
WCB |
閥座 閥盤 |
銅合金 |
密封圈 O型圈 |
丁腈橡膠 |
閥桿 |
2Cr13 |
彈簧 |
50CrVA |
針型閥 |
銅合金 |
球閥 |
銅合金 |
泄壓/持壓導閥 |
銅合金 |
微型過濾器 |
不銹鋼 |

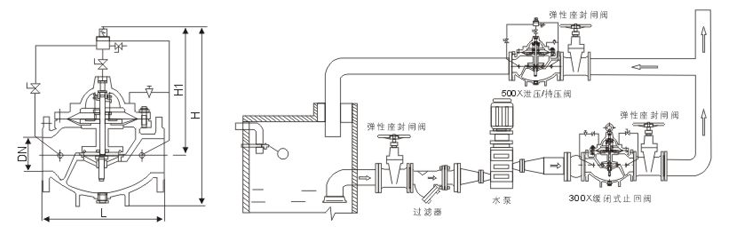

五、500X泄壓、持壓閥 連接尺寸(PN 1.0-2.5MPa):
公稱通徑DN |
L |
H |
H1 |
A |
B |
50 |
250 |
335 |
90 |
170 |
170 |
65 |
280 |
345 |
98 |
180 |
180 |
80 |
310 |
355 |
110 |
190 |
190 |
100 |
350 |
365 |
120 |
200 |
200 |
125 |
400 |
445 |
145 |
215 |
215 |
150 |
450 |
460 |
155 |
230 |
230 |
200 |
550 |
505 |
190 |
255 |
255 |
250 |
650 |
550 |
250 |
295 |
295 |
300 |
800 |
710 |
290 |
325 |
325 |
350 |
900 |
725 |
330 |
380 |
380 |
400 |
1000 |
760 |
360 |
415 |
415 |
450 |
1000 |
810 |
445 |
435 |
435 |
500 |
1100 |
865 |
495 |
460 |
460 |
600 |
1100 |
935 |
550 |
520 |
520 |
700 |
1450 |
1000 |
605 |
570 |
570 |
800 |
1560 |
1100 |
730 |
620 |
620 |
900 |
1800 |
1205 |
800 |
670 |
670 |
1000 |
2000 |
1330 |
910 |
830 |
830 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的500X泄壓、持壓閥 性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
