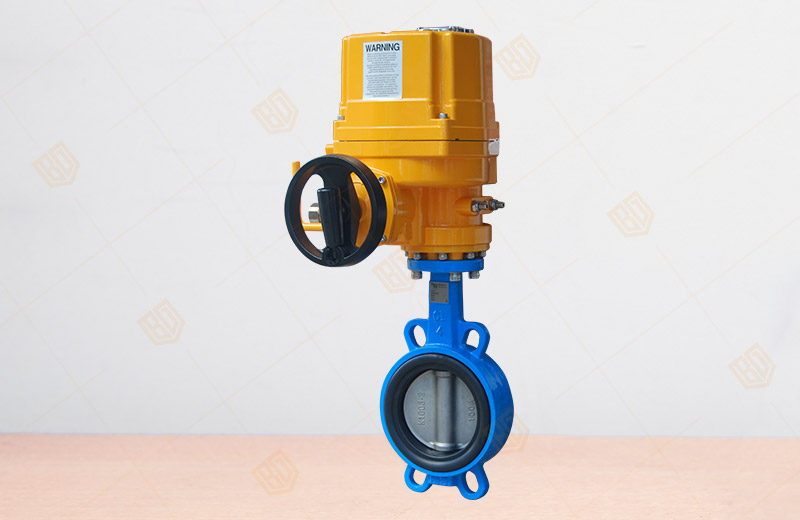

D971X電動對夾式蝶閥
產品概況
產品型號:D971X
公稱通徑:DN40~600mm
公稱壓力:PN1.0~1.6MPa
主要材質:WCB、球墨鑄鐵、304、316
連接方式:對夾式、法蘭式、LT凸耳對夾式
設計制造:GB/T12238-2008
連接標準:JB/T 79.1-1994 ASME B16.10
結構長度:GB/T12221-2005 ASME B16.5
壓力試驗:GB/T13927-2008
D971X電動對夾式蝶閥閥內組件
百鋼閥門集團生產銷售的D971X電動對夾式蝶閥閥板材質:球墨鑄鐵鍍鎳、尼龍涂層、鋁青銅、304、316、316L、1.4529、2507
閥桿材質:不銹鋼410、304
D971X電動對夾式蝶閥電動執(zhí)行器
開關型:反饋信號:無源觸點信號\4-20mA\電阻信號
調節(jié)型:輸入信號4-20mA\0-10V\1-5V;反饋信號:4-20mA\0-10V\1-5V
電壓:AC220V\380V\110V\24V、DC12V\24V等;特殊電壓可定制
防爆等級:可選防爆型EXdIIBT4
D971X電動對夾式蝶閥主要外形尺寸及重量(PN1.0/1.6MPa)
DN(mm) | A | B | C | D1 | L | n-Φ | K | E | 4-Φ1 | Φ2 | G | 重量WT(kg) |
50 | 140 | 80 | 43 | 125 | 32 | 4-19 | 77 | 57.15 | 4-6.7 | 12.6 | 100 | 3.34 |
65 | 152 | 89 | 46 | 145 | 32 | 4-19 | 77 | 57.15 | 4-.67 | 12.6 | 120 | 3.94 |
80 | 159 | 95 | 45.21 | 160 | 32 | 8-19 | 77 | 57.15 | 4-.67 | 12.6 | 127 | 4.05 |
100 | 178 | 114 | 52.07 | 180 | 32 | 8-19 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | 5.48 |
125 | 190 | 127 | 55.5 | 210 | 32 | 8-19 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | 7.66 |
150 | 203 | 139 | 55.75 | 240 | 32 | 8-23 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | 8.5 |
200 | 238 | 175 | 60.58 | 295 | 45 | 8-23 | 115 | 88.9 | 4-14.3 | 22.1 | 268 | 25 |
250 | 268 | 203 | 68 | 350 | 45 | 12-23 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | 31.4 |
300 | 306 | 242 | 76.9 | 400 | 45 | 12-23 | 140 | 107.95 | 4-14.3 | 31.6 | 403 | 45.9 |
350 | 368 | 267 | 76.17 | 460 | 45 | 16-23 | 140 | 107.95 | 4-14.3 | 31.6 | 436 | 54 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D971X電動對夾式蝶閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
