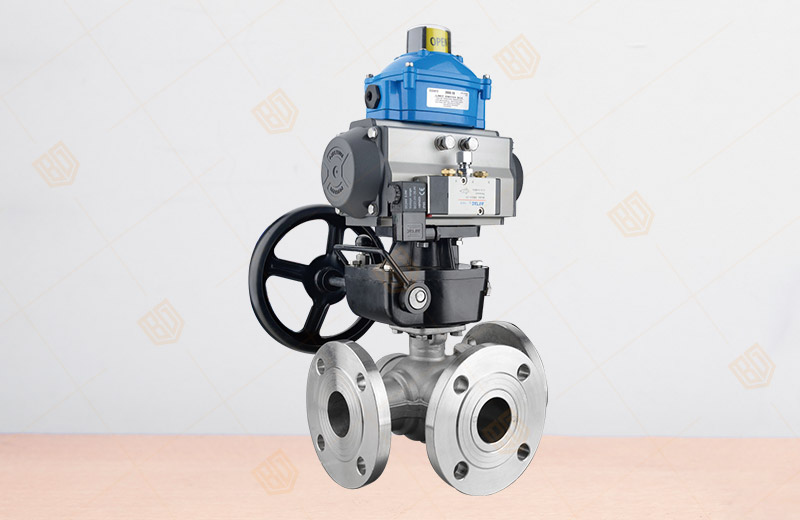

Q644F氣動三通球閥

產品概況

產品型號:Q644F
公稱通徑:DN15~200mm
公稱壓力:PN1.6~4.0MPa
工作溫度:PTFE≤150℃ PTL≤300℃
適用介質:C:水、油、氣;P:硝酸類;R:醋酸類
主要材質:WCB、CF8
設計規范: GB/T 12237 API 6D API 608 BS 5351
結構長度: GB/T 12221 ASME B16.10
法蘭連接: GB/T 9113 ASME B16.5
試驗與檢驗:GB/T 13927 API 598 API 6D

Q644F氣動三通球閥產品詳情

一、Q644F氣動三通球閥概述
       百鋼閥門集團生產銷售的Q644F氣動三通球閥可分為L形氣動三通球閥和T形氣動三通球閥,L形(Q44F)三通球閥用于介質流向的切換,能使相互垂直的兩個通道連接;T形(Q45F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構。

二、Q644F氣動三通球閥性能參數

試驗壓力 公稱壓力(Mpa)
Mpa 1.6 2.5 4.0 CL150 JIS10K
強度試驗 2.4 3.8 6.0 3.2 2.4
密封試驗 1.8 2.8 4.4 2.2 1.5
氣密試驗 0.5-0.7
工作溫度 PTFE≤150℃ PTL≤300℃
適用介質 C:水、油、氣;P:硝酸類;R:醋酸類


三、Q644F氣動三通球閥主要零件材料

閥體、閥蓋 WCB、CF8
球體 WCB Hcr、CF8
閥桿 2Cr13、CF8
閥座 PTFE
填料 PTFE

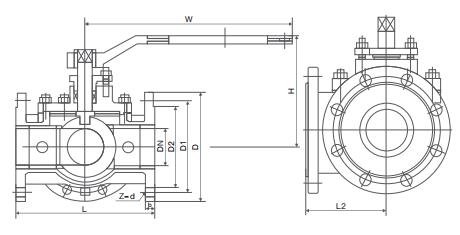

四、Q644F氣動三通球閥主要外形尺寸


公稱壓力 公稱通徑 L L1 H W 重量
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K

1.6
2.5
4.0
CL150
JIS10K

15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
32 11/4 180 90 85 200 6.5 7 8.5 7 7
40 11/2 200 100 95 200 8.5 9 10.5 9 9
50 2 230 115 110 250 11 12 14 12 11
65 21/2 290 145 130 300 15 17 20 16 16
80 3 310 155 155 400 21 22 32 21 22
100 4 350 175 180 500 33 36 50 36 36
125 5 400 200 250 600 65 70 80 68 70
150 6 480 240 275 800 103 110 120 105 105
200 8 580 290 325 1000 152 168 180 160 160




溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q644F氣動三通球閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
