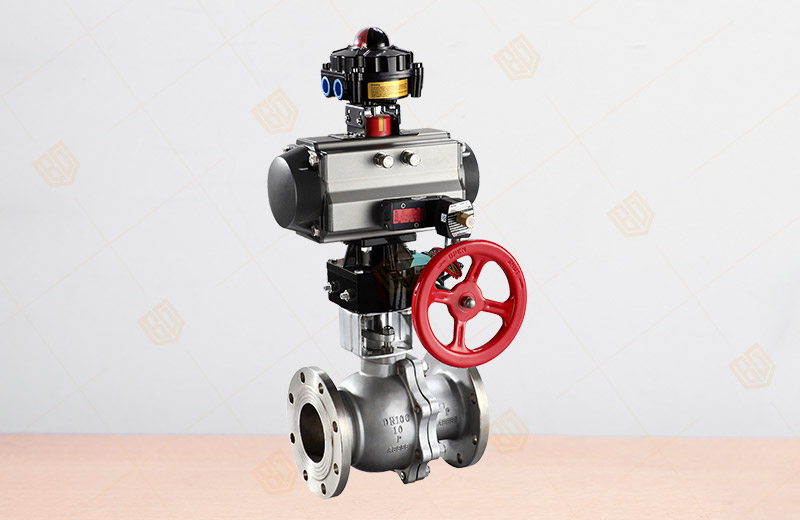

Q641F/H/Y氣動O型切斷球閥
產品概況
產品型號:Q641F/H/Y
公稱通徑:DN15~300mm
公稱壓力:PN1.6~6.4Mpa
適用溫度:-28℃~300℃
閥體材質:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
適用介質:蒸汽、水,硝酸類,醋酸類
設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543
結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
檢驗主試驗:JB/T 9092、API 598
Q641F/H/Y氣動O型切斷球閥概述
百鋼閥門集團生產銷售的Q641F/H/Y氣動O型切斷球閥氣動執行器采用新型AT/GT系列氣動執行器,有雙作用和單作用式(彈簧復位),采用齒輪齒條式結構傳動,性能更安全可靠。
一、Q641F/H/Y氣動O型切斷球閥簡介
氣動O型切斷球閥氣動執行器采用新型AT/GT系列氣動執行器,有雙作用和單作用式(彈簧復位),采用齒輪齒條式結構傳動,性能更安全可靠;大口徑閥門采用AW系列氣動執行器,撥叉式結構傳動,結構合理,輸出扭矩大。
氣動O型切斷球閥具有一秒時間切斷關閉球閥,配防爆裝置,可用燃氣切斷。是由球閥及單作用活塞式氣動執行器組成,廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業,印染、生物制藥,日用化工,食品飲料,水處理及空氣處理等行業的流體切斷控制,與自動化氣動儀表配套使用。
二、Q641F/H/Y氣動O型切斷球閥工作原理
氣動O型切斷球閥由閥體、球體、閥軸、密封環、 填料、壓板等零部件組成。執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、“O”型圈等主要零部件等構成。執行機構與閥用連接軸連接。氣缸內輸入氣壓后,作用于活塞上產生一定的推力,使齒輪型輸出在活塞推動下,使齒輪輸出軸于旋轉,帶動閥軸轉動,從而使球閥球體在閥內隨著 轉動,改變閥的流通面積,達到改變通過閥內介質流量目的。
三、Q641F/H/Y氣動O型切斷球閥產品特點
1、止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。
2、閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈。
3、防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。
4、閥桿密封可靠,由于閥桿只作旋轉動運而不做升降運動,閥桿的填料密封不易破壞。
5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。
6、切斷速度快,具有一秒時間切斷能力,且密封性能好,可配防爆裝置,可用燃氣管道切斷。
四、Q641F/H/Y氣動O型切斷球閥零部件材料
序號 | 零件名稱 | 序號 | 零件名稱 | 序號 | 零件名稱 | 序號 | 零件名稱 | 序號 | 零件名稱 |
1 | 閥體 | 4 | 螺母 | 7 | 墊片 | 10 | 定位片 | 13 | 閥桿 |
2 | 密封圈 | 5 | 螺柱 | 8 | 填料 | 11 | 擋圈 | 14 | 螺釘 |
3 | 球體 | 6 | 石體 | 9 | 填料壓蓋 | 12 | 手柄 | 15 | 止推墊片 |
五、Q641F/H/Y氣動O型切斷球閥性能參數
試驗壓力 (Mpa) |
公稱壓力(Mpa) | 壓力級 | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
氣密試驗 | 0.5~0.7 |
六、Q641F/H/Y氣動O型切斷球閥技術參數
公稱通徑mm | DN15-DN300 | |||
材料代號 | C | P | R | |
主要零件 | 閥 體 | WCB | ZG1Cr18Ni9Ti |
ZG1Cr18Ni 12Mo2Ti |
球 體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥 桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
密封圈 | 增強聚四氟乙烯 對位聚苯 | |||
填 料 | 聚四氟乙烯 柔性石墨 | |||
適用工況 |
適用 介質 |
蒸汽、水 | 硝酸類 | 醋酸類 |
適用 溫度 |
-28℃ - 300℃ | |||
執行器 | 型 號 | AW、DA/SR系列、GTE系列、TH系列等 | ||
氣源壓力 | 0.4-0.7MPa |
七、Q641F/H/Y氣動O型切斷球閥安裝尺寸表
公稱通徑 DN(mm) |
尺 寸 | 執 行 器 型 號 | ||||||||||||||
1.6MPa | 2.5MPa | 4.0MPa | ||||||||||||||
L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD |
可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、 系列執行器 以上選配僅供參考具體 選區用根據實際要求 |
|
15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 130 | 65 | 16 | 4-14 | |
20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 150 | 75 | 16 | 4-14 | |
25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 160 | 85 | 16 | 4-14 | |
32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 180 | 100 | 18 | 4-18 | |
40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 200 | 110 | 18 | 4-18 | |
50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 230 | 125 | 20 | 4-18 | |
65 | 222 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 290 | 145 | 22 | 8-18 | |
80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 310 | 160 | 22 | 8-18 | |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 350 | 190 | 24 | 8-23 | |
125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 400 | 270 | 220 | 28 | 8-25 | |
150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 | |
200 | 457 | 335 | 295 | 28 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 |
