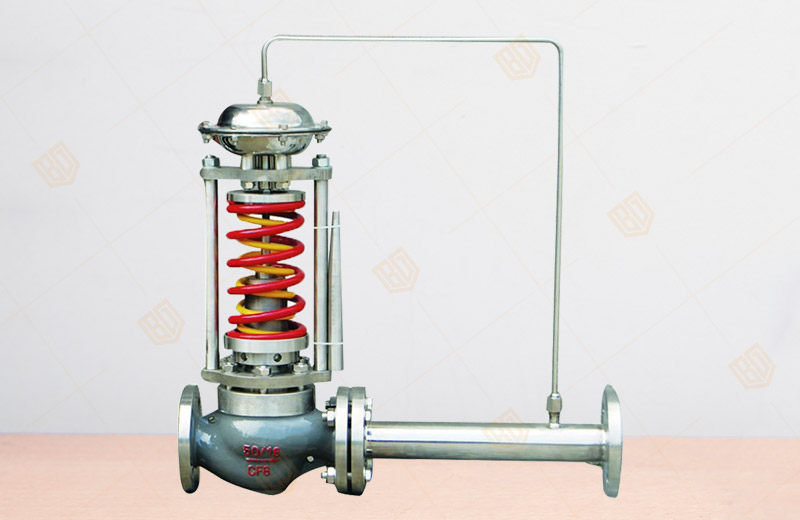

ZZY型自力式壓力調節閥
產品概況
產品型號:ZZY型
公稱通徑:DN20~300mm
公稱壓力:PN16~64MPa
適用溫度:≤ 350℃
主要材質:ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
設計標準:GB/T17213
檢驗標準:GB/T4213
法蘭標準:JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
ZZY型自力式壓力調節閥產品概述:
百鋼閥門集團生產銷售的ZZY型自力式壓力調節閥無需外加能源,利用被調介質自身能量為動力源,引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力
穩定。具有動作靈敏,密封性好,壓力設定點波動小等優點,廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B
型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、Ⅳ級和VI級三檔;流
量特性為快開;壓力分段調節從15~2500kPa?砂葱枰M合滿足用戶工況要求。
ZZY型自力式壓力調節閥產品特點:
1、自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。
2、壓力分段范圍細且互相交叉,調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節,閥前壓力與閥后壓力之比為10:1~10:8。
5、橡膠膜片式檢測,執行機構檢測精度高、動作靈敏。
6、采用壓力平衡機構,使調節閥反應靈敏、控制精確。
ZZY型自力式壓力調節閥主要外形尺寸
公稱通徑 DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
法蘭接管尺寸 B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
法蘭端面距 L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
壓 力 調 節 范 圍 kPa |
15~140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|||
A |
280 |
308 |
|||||||||||||
280~500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
||||
A |
230 |
||||||||||||||
120~300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
||||
A |
176 |
194 |
280 |
||||||||||||
480~1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|||||
A |
176 |
194 |
280 |
||||||||||||
600~1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
A |
85 |
96 |
|||||||||||||
1000~2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
A |
85 |
96 |
|||||||||||||
重量 kg |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
||||
導壓管接頭螺紋 |
M16X1.5 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZZY型自力式壓力調節閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
