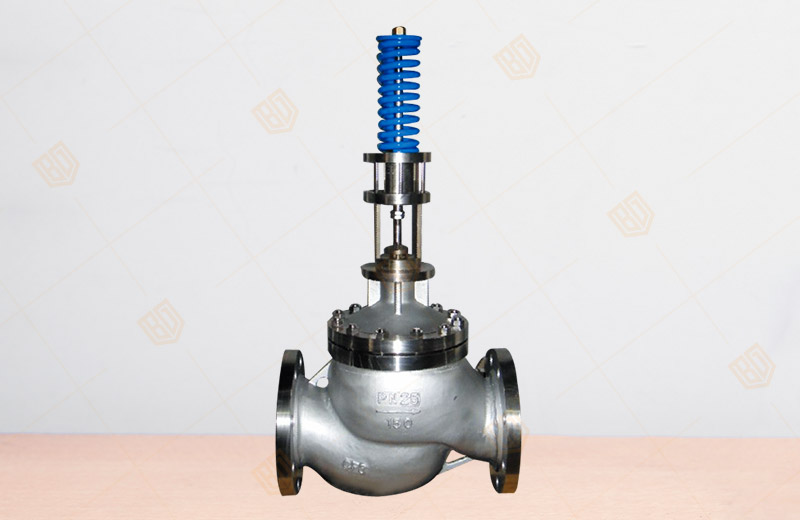

ZZYP自力式調節閥

產品概況

產品型號：ZZYP
公稱通徑：DN20~200mm
公稱壓力：PN1.6~6.4MPa
工作溫度：液體≤140;氣體≤80；配冷凝器和散熱片≤350
適用介質：氣體、蒸汽、低粘度液體
設計標準：GB/T17213
檢驗標準：GB/T4213
法蘭標準：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

ZZYP自力式調節閥產品詳情

ZZYP自力式壓力調節閥概述
       百鋼閥門集團生產銷售的ZZYP型自力式壓力調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能�？稍跓o氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到較佳的控制效果。


ZZYP自力式壓力調節閥型號

類別 型號 類別 型號
單座壓閉型 ZZYP-16～64B 單座壓閉型 ZZYP-16～64K
雙座壓閉型 ZZYN-16～64B 雙座壓閉型 ZZYN-16～64K
套筒壓閉型 ZZYM-16～64B 套筒壓閉型 ZZYM-16～64K

壓閉型：用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
壓開型：用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。
自力式壓力調節閥執行機構型式

ZZYP自力式調節閥主要技術參數

公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200
閥座直徑DN（mm） 10 12 15 20
額定流量系數Kv 1.8 2.4 4.4 4 11 20 30 48 75 120 190 300 480 760
允許壓差（MPa） 2.5 2.0 1.6 1.0
公稱壓力（MPa） 1.6　4.0　6.4
固有流量特性 快開
保證調壓閥正常工作的較小壓差P（MPa） 0.05
壓力分段范圍（KPa） 15～50　　40～80　　60～100　　80～140　　120～80
160～220　200～260　240～300　280～350　330～400
380～450　430～500　480～560　540～620　600～700
680～800　780～900　800～1000　900～2000　 　　　
工作溫度℃ 液體≤140;氣體≤80；配冷凝器和散熱片≤350
適合介質 氣體、蒸汽、低粘度液體
法蘭尺寸、型式 PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凸式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準）
結構長度 按GB12221-89標準
執行機構信號接口 內螺紋M16×1.5

注：壓力分段范圍可根據用戶要求進行設計。

 ZZYP自力式壓力調節閥主要性能指標

控制精度％ ±8
允許泄漏量 硬密封（L/H） 單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
軟密封（ml/min） DN（mm）
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75

自力式壓力調節閥可配附件
冷凝器（用于介質為蒸汽的場合）、散熱片等


 ZZYP自力式壓力調節閥外形尺寸及重量

公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200
L PN16、40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
B 233 332 373 522 673 980 1200
H 壓力調節范圍
（MPa） 		15～140 475 520 540 710 780 840 880 915
120～300 455 500 520 690 760 800 870 880
280～500 450 490 510 680 750 790 860 870
480～1000 445 480 670 740 780 850 860
600～1500 445 570 600 820 890 950 950 1000
1000～2500 445 570 600 820 890 950 950 1000
A 壓力調節范圍
（MPa） 		15～140 φ282 φ308
120～300 φ232
280～1000 φ196 φ196 φ282
600～2500 φ85 φ96
大約重量（Kg） 26 37 42 72 90 114 130 144 180


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZZYP自力式調節閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
