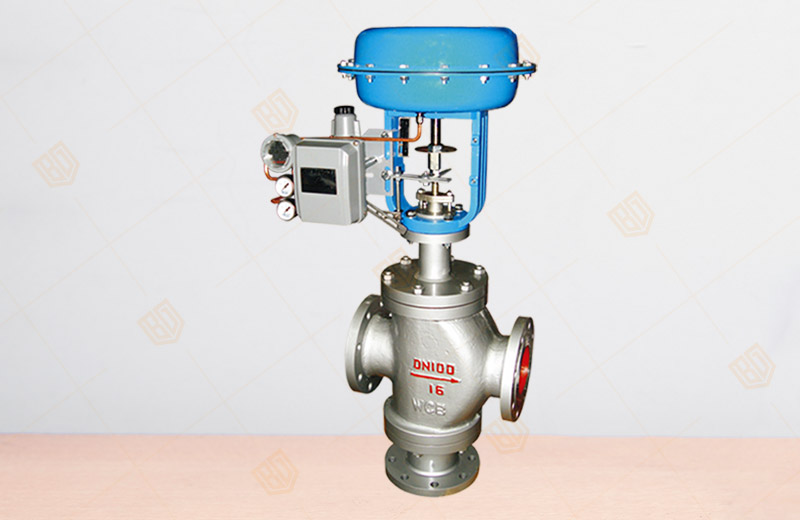

ZJHN氣動雙座調節閥
產品概況
產品型號：ZJHN
公稱通徑：DN25～400mm
公稱壓力：PN16~64MPa
適用溫度：-250℃～+560℃
主要材質：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
適用介質：氣體、液體、蒸汽等介質
驅動方式：氣動
設計標準：GB/T17213
法蘭標準：GB/T9113、 JB/T79、HG20594及其他標準
檢驗標準：GB/T4213
連接形式：法蘭（FF RF RTJ），焊接（SW BW），螺紋（適用于1″以內）
一、ZJHN氣動雙座調節閥 概述
百鋼閥門集團生產銷售的ZJHN氣動雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。氣動雙座調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
氣動雙座調節閥產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
二、ZJHN氣動雙座調節閥 主要零件材料
|
零件名稱 |
材料 |
溫度范圍 |
|
閥體上閥蓋 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
閥芯、閥座 |
1Cr18Ni9 |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
膜 片 |
丁腈橡膠夾增強滌淪織物 |
|
|
壓縮彈簧 |
60Si2Mn |
|
|
膜 蓋 |
A3 |
|
三、ZJHN氣動雙座調節閥 主要技術參數
|
公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
||
|
額定流量系數kv |
10 |
16 |
25 |
40 |
63 |
100 |
250 |
250 |
400 |
630 |
100 |
1600 |
2700 |
||
|
公稱壓力MPa |
1.6 4.0 6.4 |
||||||||||||||
|
行 程mm |
16 |
25 |
40 |
63 |
100 |
||||||||||
|
介質溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
||||||||||||||
|
流量特性 |
直線、等百分比 |
||||||||||||||
|
法蘭標準 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
||||||||||||||
|
閥體材質 |
PN(MPa) |
1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
||||||||||||
|
4.0,6.0 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||||
|
閥芯材質 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||||
|
上閥蓋型式 |
普通式（常溫型），熱片式（中溫型） |
||||||||||||||
|
可調比 |
30:1 |
||||||||||||||
|
氣源接頭 |
M16×1.5 |
||||||||||||||
四、ZJHN氣動雙座調節閥 氣動執行機構
|
型 號 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
|
有效面積cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
1000 |
|
彈簧范圍KPa |
20～100(標準)；20～100、40～200、20～60、60～100、80～240 |
|||||
五、ZJHN氣動雙座調節閥 氣動執行機構主要技術性能指標
|
項目 |
指標值 |
|
|
基本誤差％ |
不帶定位器 |
±5.0 |
|
帶定位器 |
±1.0 |
|
|
回差％ |
不帶定位器 |
3.0 |
|
帶定位器 |
1.0 |
|
|
死區％ |
不帶定位器 |
3.0 |
|
帶定位器 |
0.4 |
|
|
允許泄漏量L/h |
1×10-3×閥額定容量 |
|
六、ZJHN氣動雙座調節閥 氣執行機構允許壓差
|
供氣壓力MPa |
彈簧壓力KPa |
公稱通徑 |
|||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
0.14 |
20-100 |
5.4 |
4.4 |
4.9 |
3.8 |
4.7 |
3.6 |
2.8 |
3.75 |
2.7 |
2.15 |
2.0 |
1.7 |
|
0.24 |
40-200 |
10.8 |
8.8 |
9.8 |
7.6 |
9.4 |
7.2 |
5.6 |
7.5 |
5.4 |
4.3 |
4.0 |
3.4 |
注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。
七、ZJHN氣動雙座調節閥 外形尺寸
|
公通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L(mm) |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
335 |
425 |
460 |
560 |
740 |
805 |
|
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
|
|
H(mm) |
普通型 |
567 |
570 |
645 |
650 |
877 |
887 |
899 |
1058 |
1068 |
1110 |
1498 |
1574 |
|
散熱片型 |
697 |
700 |
775 |
780 |
1040 |
1050 |
1062 |
1257 |
1267 |
1309 |
1743 |
1819 |
|
|
H1(mm) |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
|
|
D(mm) |
225 |
360 |
470 |
620 |
|||||||||
|
重量(KG) |
33 |
35 |
47 |
51 |
98 |
111 |
148 |
236 |
292 |
433 |
760 |
920 |
|
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZJHN氣動雙座調節閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
