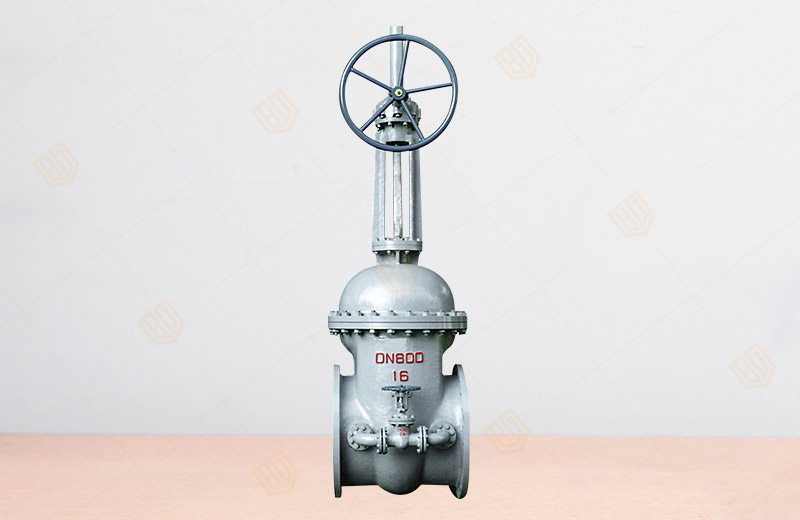

Z541H傘齒輪閘閥
產品概況
產品型號:Z541H
公稱通徑:DN50~1600mm
公稱壓力:1.0MPa~16.0MPa
主要材質:鑄鋼、鑄鐵、不銹鋼
設計與制造:GB12234
法蘭尺寸:JB/T79 GB89113
結構長度:GB12221
檢驗與試驗:JB/T9092
一、Z541H傘齒輪閘閥概述
百鋼閥門集團生產銷售的Z541H傘齒輪閘閥具有流體阻力小,適用的壓力、溫度范圍大等特點,是一種常用的截斷閥,用于截斷或接通管路中的介質.通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質,驅動方式有手動、傘齒輪傳動及電動。
二、Z541H傘齒輪閘閥結構特點
①符合國內外先進標準的要求,密封可靠,性能優良。
②閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
③采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。
④可采用多種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
⑤開發了PN1.0MPa的低壓碳鋼閘閥,可替代鐵制閘閥,有效地解決了鑄鐵閘閥殼體易凍裂、閘板易脫落、閥桿易銹蝕,密封性能不可靠等問題。
⑥開發了PN1.0MPa的低壓不銹鋼系列閘閥,能適用于各種腐蝕性介質工況,降低成本,節約材料。
三、Z541H傘齒輪閘閥外形尺寸
凸面法蘭 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 16C 16P 16R 16I |
1.0MPa | ||||||||
DN | L | D | D1 | D2 | b | Z-φd | H | Do | |
50 | 180 | 160 | 125 | 100 | 16 | 4-φ18 | 358 | 240 | |
65 | 195 | 180 | 145 | 120 | 18 | 4-φ18 | 373 | 240 | |
80 | 210 | 195 | 160 | 135 | 50 | 4-φ18 | 435 | 280 | |
100 | 230 | 215 | 180 | 155 | 50 | 8-φ18 | 500 | 300 | |
125 | 255 | 245 | 210 | 185 | 55 | 8-φ18 | 614 | 320 | |
150 | 280 | 280 | 240 | 210 | 25 | 8-φ23 | 674 | 320 | |
200 | 330 | 335 | 295 | 265 | 26 | 8-φ23 | 818 | 400 | |
250 | 380 | 390 | 350 | 320 | 26 | 12-φ23 | 969 | 450 | |
300 | 420 | 440 | 400 | 368 | 26 | 12-φ23 | 1145 | 500 | |
350 | 450 | 500 | 460 | 428 | 26 | 16-φ23 | 1280 | 500 | |
400 | 480 | 565 | 515 | 482 | 26 | 16-φ25 | 1452 | 560 | |
450 | 510 | 645 | 565 | 532 | 28 | 20-φ25 | 1541 | 600 | |
500 | 540 | 670 | 620 | 585 | 28 | 20-φ25 | 1676 | 640 | |
600 | 600 | 780 | 725 | 685 | 30 | 20-φ30 | 1874 | 720 | |
700 | 660 | 895 | 840 | 800 | 32 | 24-φ30 | 2083 | 800 | |
800 | 720 | 1010 | 950 | 905 | 34 | 24-φ34 | 2400 | 950 | |
900 | 780 | 1110 | 1050 | 1005 | 36 | 28-φ34 | 2950 | 1000 | |
100 | 840 | 1220 | 1160 | 1115 | 38 | 28-φ34 | 3245 | 1000 | |
1200 | 960 | 1450 | 1380 | 1325 | 40 | 32-φ41 | 3850 | 1100 | |
1400 | 1080 | 1675 | 1590 | 1525 | 42 | 36-φ48 | 3980 | 1200 | |
1600 | 1000 | 1915 | 1820 | 1750 | 46 | 40-φ54 | 4120 | 1300 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z541H傘齒輪閘閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
