Z45X暗桿軟密封閘閥
產品概況
產品型號:Z45X
公稱通徑:DN50~400mm
公稱壓力:PN1.0~2.5MPa
工作溫度:0~120℃
適用介質:水
驅動方式:手動、電動、氣動等
法蘭標準:GB/T 17241.6 GB9113
試驗標準:GB13927 AP1598
一、Z45X暗桿軟密封閘閥產品概述
百鋼閥門集團生產銷售的Z45X暗桿軟密封閘閥采用無凹腔結構,閥體閥蓋內外表面噴涂環氧樹脂,閘板表面包覆橡膠,這樣從根本上杜絕了腐蝕發生的可能性,閥桿密封處舍棄填料而采用“O”形密封圈,使得蜜蜂更加可靠。根據需要,本閘閥可以采用操作桿、手輪、電動及氣動等方式操作。適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
二、暗桿軟密封閘閥結構特點
1、整體閥蓋暗桿設計,結構緊湊;閥桿螺母與閘板兩體結構,無卡阻現象發生;直通道,無泄留凹腔;閥桿密封采用“O”形密封圈。
2、有優秀的防腐性能,殼體內,外表面噴涂環氧樹脂,需要時內表面襯搪瓷;連接螺栓采用內六角螺栓,頂部膠封。
3、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠;閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。
三、Z45X暗桿軟密封閘閥主要零件材料
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 閥體 | 球墨鑄鐵 | 8 | 止推墊 | 錫青銅 |
2 | 閘板 | 球墨鑄鐵外覆EPDM | 9 | 軸套 | 錫青銅 |
3 | 螺栓 | 鍍鋅 | 10 | 螺栓 | 鍍鋅 |
4 | 密封圈 | NBR | 11 | 軸蓋 | 球墨鑄鐵 |
5 | 閥蓋 | 球墨鑄鐵 | 12 | 防塵罩 | NBR |
6 | 閥桿 | 不銹鋼 | 13 | 手輪 | 鑄鐵 |
7 | "O”形密封圈 | NBR | 14 | 緊固螺母 | 鍍鋅 |

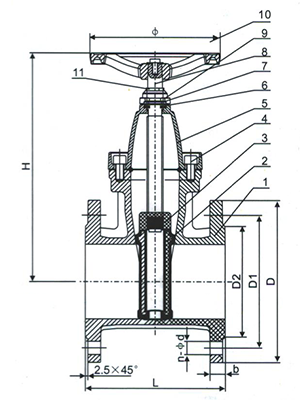

四、Z45X暗桿軟密封閘閥主要外形連接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
HA | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
HC | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z45X暗桿軟密封閘閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
