GQ47H軌道球閥
產品概況
產品型號:GQ47H
公稱通徑:DN25~500mm
公稱壓力:PN1.6~2.5MPa
工作溫度:-190~550℃
適用介質:水、蒸汽、油品
主要材質:WCB
結構長度:JB/T7745 GB/T12221
連接法蘭:GB/T9113 JB/79 HG20592
對焊端:GB/T12224
檢驗和試驗:JB/T9092
GQ47H軌道球閥產品概述:
百鋼閥門集團生產銷售的GQ47H軌道球閥相比傳統的球閥,無論是浮動式還是固定式,球體與閥座始終接觸,開關扭矩大,密封面容易損傷,紅閥軌道球閥在啟閉時,球體先偏轉-δ角,然后轉動,開關全過程中球體與閥座脫離,故閥座不會被擦傷,并且啟閉扭矩小。適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業。
GQ47H軌道球閥產品特點:
(1)啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題
(2)上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車,降低生產成本
(3)單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題
(4)低扭矩設計。特殊結構設計的閥桿,只需配一個小手輪閥門就能輕松啟閉
(5)楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證
(6)密封面的自清結構。當球體傾離閥座時,管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。
GQ47H軌道球閥性能參數:
型號 |
GQ47H-16C |
GQ47H-25C |
|
工作壓力(MPa) |
1.6 |
2.5 |
|
工作溫度(℃) |
-190~550 |
||
適用介質 |
水、蒸汽、油品 |
||
材料 |
閥體、閥蓋 |
WCB |
|
閥桿 |
2Cr13 |
||
球體 |
WCB+HCr/STL |
||
閥座 |
25 |
||
填料 |
柔性石墨 |

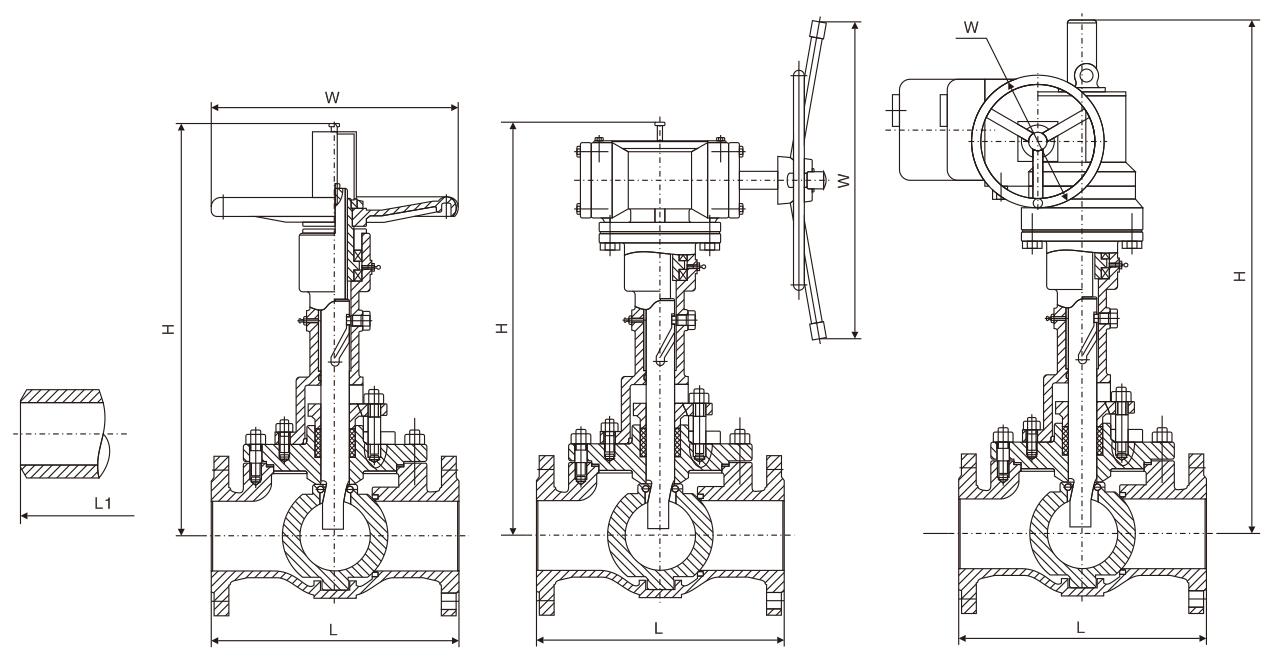

GQ47H軌道球閥主要外形尺寸:
公稱壓力 |
主要尺寸 |
公稱通徑 |
|||||||||||||||
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
||
PN1.6MPa |
L |
100 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
H |
24 |
260 |
307 |
360 |
410 |
483 |
512 |
581 |
581 |
617 |
672 |
723 |
758 |
791 |
828 |
870 |
|
kg |
9.5 |
16 |
19 |
28 |
30 |
41 |
55 |
115 |
115 |
215 |
270 |
385 |
502 |
876 |
980 |
1240 |
|
PN2.5MPa |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
H |
260 |
280 |
320 |
260 |
430 |
490 |
525 |
604 |
604 |
642 |
695 |
742 |
781 |
815 |
864 |
905 |
|
kg |
9.5 |
16 |
19 |
28 |
30 |
45 |
59 |
121 |
121 |
230 |
289 |
402 |
540 |
913 |
1120 |
1280 |
|
PN4.0MPa |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
H |
260 |
280 |
320 |
360 |
436 |
492 |
527 |
649 |
649 |
701 |
750 |
750 |
790 |
832 |
875 |
910 |
|
kg |
10 |
17 |
20 |
25 |
32 |
45 |
59 |
115 |
115 |
2130 |
295 |
402 |
540 |
913 |
1124 |
348 |
|
PN6.4MPa |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
480 |
600 |
730 |
850 |
980 |
1100 |
- |
- |
H |
280 |
300 |
329 |
365 |
450 |
509 |
541 |
725 |
725 |
781 |
790 |
806 |
821 |
858 |
- |
- |
|
kg |
10 |
17 |
20 |
25 |
32 |
52 |
68 |
106 |
168 |
281 |
355 |
498 |
689 |
1134 |
- |
- |
|
150Lb |
L |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
356 |
394 |
457 |
533 |
910 |
686 |
762 |
964 |
914 |
300Lb |
L |
165 |
178 |
190 |
216 |
214 |
283 |
305 |
381 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
991 |
600Lb |
L |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GQ47H軌道球閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
