Q61F焊接鋼制球閥

產品概況

產品型號:Q61F
公稱通徑:DN15~250mm
公稱壓力:PN1.6~6.4Mpa、Class150~600LB
主要材質:WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根據客戶要求選。
適用溫度:-40℃~+220℃
連接方式:焊接,對焊
驅動方式:電動、手動、蝸輪驅動、齒輪驅動等
設計制造標準:GB/T 12237-2007
結構長度標準:GB/T 12221-2005
承插焊標準:GB12224、ANSIB16.25
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

Q61F焊接鋼制球閥產品詳情

Q61F焊接鋼制球閥產品用途:
 1)城市燃?xì)猓喝細廨敵龉艿、主干線及各支線供應管道等。
 2)集中供熱:大型供熱設備輸出管線、主干線、支線。
 3)熱交換機:管道及各回路啟閉。
 4)鋼 鐵 廠:各種流體管道、廢氣排放管道、煤氣和熱力供應管道、燃料供應管道。
 5)各種工業設備:各種熱處理管道、各種工業煤氣和熱力管道。

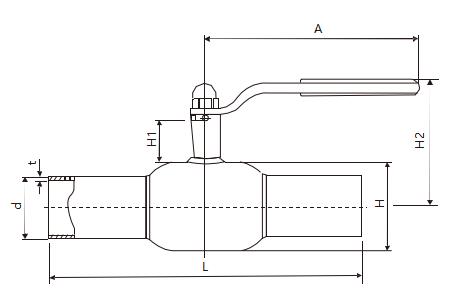

Q61F焊接鋼制球閥主要連接尺寸:


DN

公稱直徑 Bore

DH

d

t

L

H1

H2

A

重量kg

A/B

50

40

89

60.3/57

4

300

35

135

180

4

65

50

108

76.1/76

4

300

35

144

275

5.2

80

65

133

88.9/89

5

300

44

154

275

6.3

100

80

159

114.6/108

5

325

50

193

365

11

125

100

193

139.7/133

5

325

42

218

365

16

150

125

219

168.3/159

6

350

83

343

650

24

200

150

273

219/219

7

400

84

345

800

39



溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q61F焊接鋼制球閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
