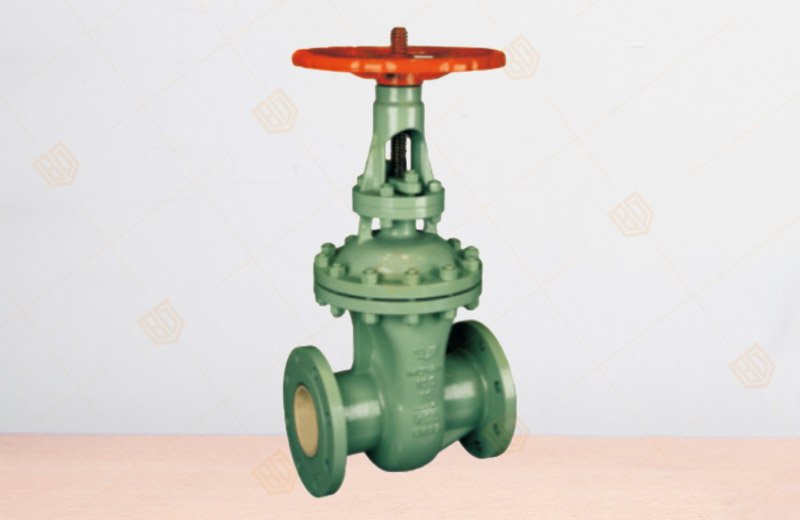

Z41TC陶瓷閘閥
產品概況
產品型號:Z41TC
公稱通徑:DN50-500mm
連接形式:法蘭
適用介質:水
主要材質:碳鋼
結構形式:直通式
壓力環境:高壓
工作溫度:≤350℃
執行標準:國標
流動方向:雙向
驅動方式:手動
密封形式:硬密封型
Z41TC型陶瓷閘閥概述
百鋼閥門集團生產銷售的Z41TC陶瓷閘閥適用于公稱壓力PN16~PN100(1.6Mpa~10.0Mpa),工作溫度-29~540℃的石油、化工、礦山、冶金、電力行業等各種工況的管路上,切斷或接通管路介質。Z41TC型陶瓷閘閥特別是用于排灰、排渣系統,放料、排污系統中,其使用壽命比普通合金密封面閥門提高10倍以上。
Z41TC型陶瓷閘閥特點
1、 密封可靠、性能優良、造型美觀特點
2、閘板、閥座密封面采用工程陶瓷材料的工藝研制開發制造而成,耐磨、耐沖刷、抗擦傷性能特強,其使用壽命比普通合金材料密封面高10倍以上。
3、 采用高性能填料
4、傳動方式有手動、齒輪傳動、電動、氣動等,滿足各種工程需要及用戶要求
Z41TC陶瓷閘閥主要性能規范
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作溫度(℃) |
適用介質 |
|
強度 |
密封(液) |
||||
Z41TC |
1.6 |
2.4 |
1.8 |
≤350℃ |
液體、灰、固體等介質 |
2.5 |
3.8 |
2.8 |
≤200℃ |
||
4.0 |
6.0 |
4.4 |
|||
6.4 |
9.6 |
7.0 |
Z41TC陶瓷閘閥主要零件材料
零件名稱 |
材料編號 |
||
閥體 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
閥蓋 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
閥板 |
WCB+工程陶瓷 |
ZGCr5Mo+工程陶瓷 |
ZG1Cr18Ni9Ti+工程陶瓷s |
閥座t |
工程陶瓷 |
工程陶瓷 |
工程陶瓷 |
閥桿 |
2Cr13 |
25Cr2MoV |
1Cr18Ni9Ti |
閥桿螺母 |
2CuAL1OFe3 |
2CuAL1OFe3 |
2CuAL1OFe3 |
Z41TC陶瓷閘閥主要連接尺寸
公稱壓力 |
公稱通徑 |
尺寸 |
|||||||
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
1.6 |
50 |
250 |
160 |
125 |
100 |
18-3 |
4-18 |
358 |
240 |
65 |
265 |
180 |
145 |
120 |
18-3 |
4-18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-18 |
435 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-18 |
500 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-18 |
614 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-23 |
671 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
818 |
400 |
|
250 |
450 |
405 |
335 |
320 |
30-3 |
12-25 |
969 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30-4 |
12-25 |
1145 |
560 |
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-25 |
1280 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-30 |
1452 |
640 |
|
450 |
650 |
640 |
585 |
545 |
40-4 |
20-30 |
1541 |
720 |
|
500 |
700 |
705 |
650 |
608 |
44-4 |
20-34 |
1676 |
720 |
|
2.5 |
50 |
250 |
160 |
125 |
100 |
20-3 |
4-18 |
358 |
240 |
65 |
265 |
180 |
145 |
120 |
22-3 |
8-18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-18 |
435 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-23 |
500 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-25 |
614 |
320 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-25 |
674 |
360 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
818 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-30 |
969 |
450 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-30 |
1145 |
560 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-34 |
1280 |
640 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-34 |
1452 |
640 |
|
450 |
650 |
660 |
600 |
555 |
50-4 |
20-34 |
1541 |
720 |
|
500 |
700 |
730 |
660 |
610 |
52-4 |
20-41 |
1676 |
720 |
公稱壓力 |
公稱通徑 |
尺寸 |
||||||||
L |
D |
D1 |
D2 |
b-f |
F2 |
Z-Φd |
H |
Do |
||
4.0 |
50 |
250 |
160 |
125 |
100 |
20-3 |
4 |
4-18 |
371 |
280 |
65 |
280 |
180 |
145 |
120 |
22-3 |
4 |
8-18 |
391 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22-3 |
4 |
8-18 |
455 |
320 |
|
100 |
350 |
230 |
180 |
160 |
24-3 |
4.5 |
8-23 |
551 |
360 |
|
125 |
400 |
270 |
220 |
188 |
28-3 |
4.5 |
8-25 |
628 |
400 |
|
150 |
450 |
300 |
250 |
218 |
30-3 |
4.5 |
8-25 |
708 |
400 |
|
200 |
550 |
375 |
320 |
282 |
38-3 |
4.5 |
12-30 |
885 |
450 |
|
250 |
650 |
445 |
385 |
345 |
42-3 |
4.5 |
12-34 |
906 |
560 |
|
300 |
750 |
510 |
450 |
408 |
46-4 |
4.5 |
16-34 |
1203 |
640 |
|
350 |
850 |
570 |
510 |
465 |
52-4 |
5 |
16-34 |
1341 |
640 |
|
400 |
950 |
655 |
585 |
535 |
58-4 |
5 |
16-41 |
1492 |
720 |
|
6.4 |
80 |
310 |
210 |
170 |
140 |
30-3 |
4.5 |
8-23 |
570 |
300 |
100 |
350 |
250 |
200 |
168 |
32-3 |
4.5 |
8-25 |
700 |
300 |
|
125 |
400 |
295 |
240 |
202 |
36-3 |
4.5 |
8-30 |
780 |
350 |
|
150 |
450 |
340 |
280 |
240 |
38-3 |
4.5 |
8-34 |
850 |
350 |
|
200 |
500 |
405 |
345 |
300 |
44-3 |
4.5 |
12-34 |
1035 |
400 |
|
250 |
650 |
470 |
400 |
352 |
48-3 |
4.5 |
12-41 |
1050 |
560 |
|
300 |
750 |
530 |
460 |
412 |
54-4 |
4.5 |
16-41 |
1470 |
640 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z41TC陶瓷閘閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
