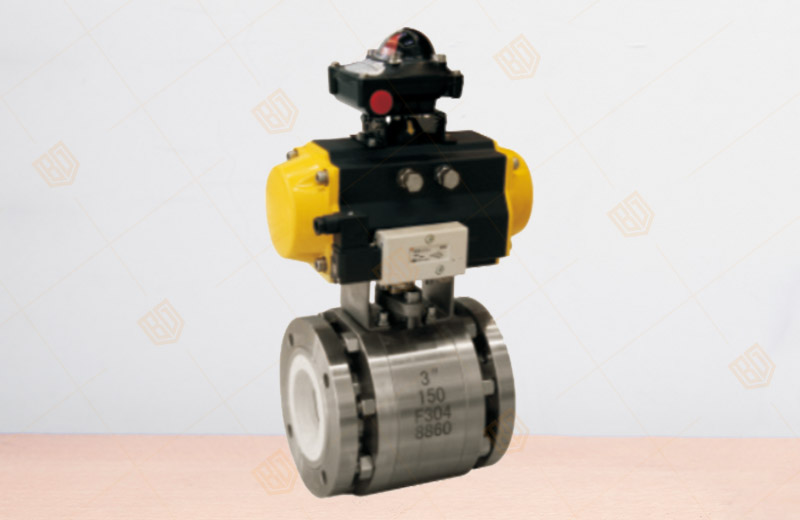

Q641TC氣動陶瓷球閥
產品概況
產品型號：Q641TC
公稱通徑：DN15~200mm
公稱壓力：1.0-10.0 Mpa
適用溫度：≤200 ℃
主要材質：碳鋼(WCB)、不銹鋼(CF8、CF8M)
適用介質：顆粒纖維介質、強腐蝕介質
廣泛應用：電力、石油、化工等管路系統上啟閉裝置。
Q641TC氣動陶瓷球閥概述
百鋼閥門集團生產銷售的Q641TC氣動陶瓷球閥極具耐腐蝕、耐磨損、耐沖蝕等特點。是顆粒纖維介質、強腐蝕介質中的較佳選擇！
（1）所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
（2）球體采用研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
（3）徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
（4）陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高。使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
（5）用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中。
Q641TC氣動陶瓷球閥 主要外形和連接尺寸
|
通徑 |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
|
|
mm |
in |
|||||||||
|
15 |
1/2″ |
130 |
95 |
65 |
46 |
4-Φ14 |
14 |
2 |
190 |
196 |
|
20 |
3/4″ |
140 |
105 |
75 |
56 |
4-Φ14 |
16 |
2 |
195 |
196 |
|
25 |
1″ |
150 |
115 |
85 |
64 |
4-Φ14 |
16 |
2 |
210 |
196 |
|
32 |
1 1/4″ |
165 |
135 |
100 |
76 |
4-Φ18 |
18 |
3 |
220 |
196 |
|
40 |
1 1/2″ |
180 |
145 |
110 |
84 |
4-Φ18 |
18 |
3 |
230 |
196 |
|
50 |
2″ |
200 |
160 |
125 |
99 |
4-Φ18 |
20 |
3 |
265 |
196 |
|
65 |
2 1/2″ |
220 |
180 |
145 |
118 |
4-Φ18 |
22 |
3 |
300 |
255 |
|
80 |
3″ |
250 |
195 |
160 |
132 |
8-Φ18 |
24 |
3 |
325 |
255 |
|
100 |
4″ |
280 |
235 |
190 |
156 |
8-Φ22 |
24 |
3 |
350 |
255 |
|
125 |
5″ |
320 |
270 |
220 |
184 |
8-Φ26 |
26 |
3 |
375 |
255 |
|
150 |
6″ |
360 |
300 |
250 |
211 |
8-Φ26 |
28 |
3 |
420 |
255 |
|
200 |
8″ |
400 |
360 |
310 |
274 |
12-Φ26 |
30 |
3 |
460 |
255 |
