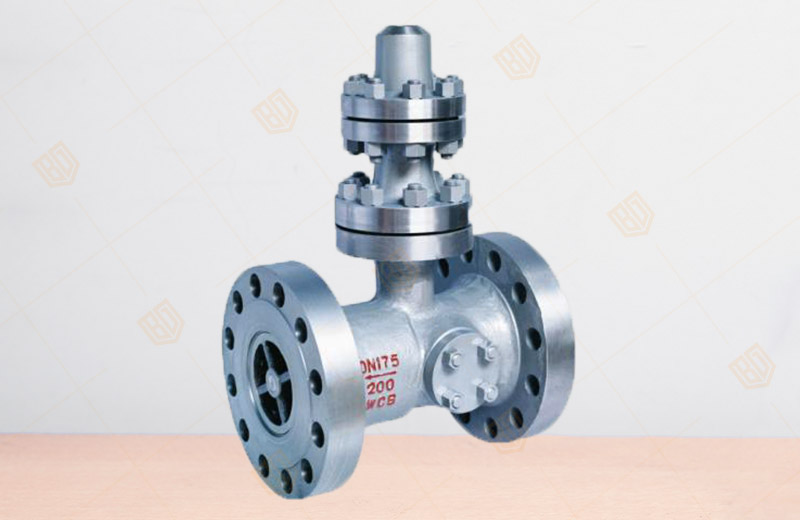

H48Y/H空排止回閥

產品概況

產品型號:H48Y(H)
公稱通徑:DN50~250mm
公稱壓力:PN20MPa
工作溫度:≤160℃
設計與制造: ASME B16.34、JB/T3595、E101
壓力溫度: ANSI B1 6.34、JB/T74 、JB/T3595、E101
結構長度: ANSI B16.10、E101、GB/T15188.1、JB/T2766
對焊連接尺寸: ASME B16.25、GB/T12224、E101
檢驗與試驗:ISO5208、GB/T13927、JB/T3595

H48Y/H空排止回閥產品詳情

一、H48Y/H空排止回閥概述

       百鋼閥門集團生產銷售的H48Y/H空排止回閥安裝在火電機組的高壓給大泵出口管道上,防止給水倒流,保護給水泵。該閥配合水泵最小流量自 動再循環旁閥工作,當給水泵在低負荷或者出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以保證水泵 的安全運行。當空排止回閥開啟時,再循環旁路閥就自動關閉。不宜用于含有固體顆粒和粘度較大的介質。


二、H48Y/H空排止回閥結構特點

       作為原理:打開出口閥,給水泵啟動,給水達到一定的壓力后,閥瓣在給水壓力的作用下升一定的高度,推離閥 座,給水即流出。同時由于閥瓣的上升,帶動連桿轉動,撥動排空口閥片,使再循環的刀片式活門向下移動,關 閉排空口。當給水流量減少時,閥瓣下落,推動連桿撥開排空閥片,開啟再循環門維持水泵最小的允許流量。當 停泵時,閥瓣自動下落,關閉閥口通道,防止高壓水錘給水系統的破壞。

結構特點: 該閥配合再循環旁路閥工作,維持系統的安全運行。 主閥瓣上下移動,介質倒流時,借助介質壓力及彈簧作用下關閉通道,此時旁路閥開啟,當主閥瓣全開時,旁路 閥關閉。 閥瓣密封采用不銹鋼堆焊而成,耐磨、抗擦傷性強,密封可靠。 ·閥門應垂直安裝。


三、H48Y/H空排止回閥主要零件材料

零件名稱

材料

閥體、連接法蘭、排氣法蘭、法蘭蓋

碳素鑄鋼

導向軸、拔叉、軸套、滑塊、排放套、排氣盤

不銹鋼

閥瓣、閥瓣體、閥瓣軸、連接叉

優質碳素鋼

襯套

鑄鋁青銅

螺栓、螺母

優質碳素鋼


四、H48Y/H空排止回閥主要連接尺寸

DN

L

D

D1

D2

D6

b

Z-d

f

f2

H

重量

100

430

360

292

245

138

66

8-41

3

6

630

285

150

550

440

360

305

190

82

12-Ф48

3

6

650

510

175

610

475

3944

340

214

84

12-Ф48

3

6

685

700

225

900

580

483

418

268

100

12-Ф58

3

6

765

1105

250

900

670

572

508

319

110

16-Ф58

3

6

780

1330



溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H48Y/H空排止回閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
