YJ41W氧氣專用截止閥
產品概況
產品型號:YJ41W
公稱通徑:DN15~400mm
公稱壓力:PN1.6~4.0MPa
適用溫度:常溫
適用介質:氧氣
設計制造:GB12235-89
結構長度:GB12221-89
法蘭尺寸:B/G79-94
檢查和試驗:GB13927
百鋼閥門集團生產銷售的YJ41W氧氣截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥六時,操作力所需要克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現后,法蘭截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。
1、氧氣截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到較大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。
2、工作行程小,啟閉時間短。
3、密封性好,密封面間摩擦力小,壽命較長。
YJ41W氧氣截止閥主要性能和使用范圍:
型號 | 公稱壓力 | 殼體試驗壓力Ps(Mpa) | 氣密封試驗 | 適用溫度(℃) | 適用介質 | |
水 | 氣 | |||||
YJ41W-25P YJ41W-40P |
2.5 | 3.8 | 2.5 | 2.5 | 常溫 | 氧氣 |

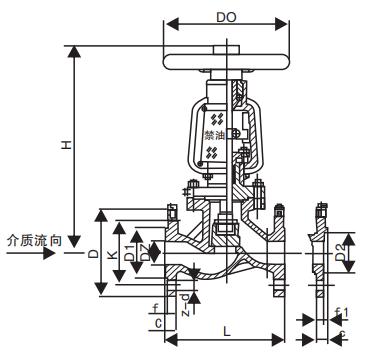

YJ41W 氧氣截止閥主要外形尺寸:
YJ41W-40P、YJ41W-40R |
重 量 (kg) |
|||||||||||||
公稱通徑 DN(mm) |
尺寸 (mm) | |||||||||||||
L | D | D1 | D2 | D6 | b | f | fz | z-фd | Dz | i | H | D0 | ||
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-ф14 | 82 | 10 | 202 | 100 | 5 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-ф14 | 95 | 13 | 225 | 100 | 6.5 |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-ф14 | 98 | 15 | 236 | 125 | 7 |
32 | 190 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-ф18 | 120 | 28 | 312 | 180 | 13.5 |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-ф18 | 135 | 20 | 328 | 160 | 16 |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-ф18 | 160 | 25 | 450 | 320 | 32 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-ф18 | 180 | 30 | 530 | 360 | 45 |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-ф18 | 195 | 32 | 560 | 400 | 60 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-ф23 | 230 | 40 | 618 | 450 | 80 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-ф25 | 275 | 42 | 675 | 450 | 105 |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-ф25 | 330 | 50 | 743 | 560 | 134 |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-ф30 | 405 | 55 | 850 | 640 | 266 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YJ41W氧氣專用截止閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
